МОГК-20 молниеотвод гранёный
133 200
Задать вопрос
133 200
Задать вопрос
Описание
Назначение

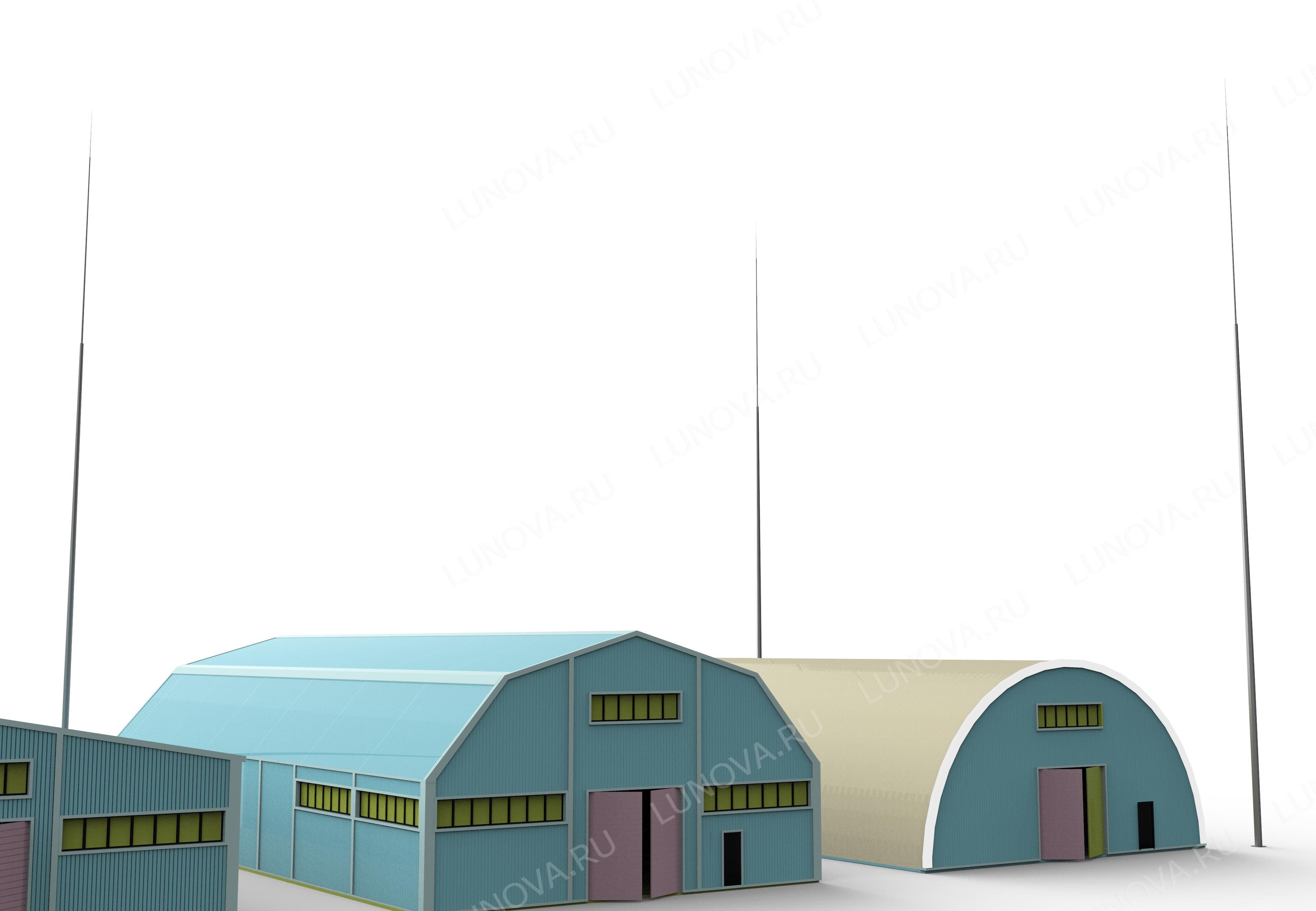

Отдельно стоящий молниеотвод МОГК-20 применяется для молниезащиты жилых зданий, АЗС, промышленных предприятий, участков транспортировки и переработки нефти и газа, электростанций, подстанций, объектов связи для исключения негативного воздействия от ударов молнии (выход из строя оборудования, пожары, механические повреждения).Конструкция
МОГК-20 состоит из стальной граненой опоры освещения и установленного на ее вершине молниеотводного шпиля.Опора – граненая коническая, с фланцевым соединением подземной и надземной частей, изготовлена из листовой стали методом продольной гибки с последующей автоматической сваркой. Марка стали Ст3 или 09Г2с определяется исходя из климатических условий эксплуатации. Толщина стали зависит от высоты молниеотвода.
Молниеприемный шпиль – часть, непосредственно принимающая на себя удар молнии - трубчатой конструкции, вставляется в вершину опоры и крепится к опоре болтами.
Антикоррозийная защита
Обеспечивается при помощи горячего цинкования. Этот тип покрытия позволяет эксплуатировать конструкцию более 25 лет без дополнительных расходов на его ежегодное восстановление.Возможно дополнительное покрытие металлоконструкций лакокрасочными материалами в цвет по палитре RAL.
Зона защиты молниеотвода МОГК
Пространство, внутри которого здание или сооружение защищено от прямых ударов молнии с надежностью не ниже определенного значения (99%, 99,9% и т.д.). Зона защиты одиночного стержневого молниеотвода высотой ХХ представляет собой круговой конус, вершина которого находится на высоте h0, на уровне земли зона защиты образует круг радиусом R0.Преимущества молниеотводов:
• Простая конструкция, сбалансированная по весу - цене - сроку службы.• Быстро монтируется с применением минимального количества техники и персонала.
• Долговечные, не требуют регулярной покраски и ухода.
• Меньшая площадь фундамента в сравнении с решетчатыми молниеотводами
• Возможна установка молниеприемника, совмещенного с кронштейнами для светильников. Таким образом, в одной конструкции объединяются функции молниеотвода и опоры освещения
Характеристики
| Наименование | Общая высота, м | Высота опорной части, м | Длина надставки (шпиля), м | Стандартная закладная деталь | Масса без ЗДФ, кг | Масса закладной детали, кг |
| МОГК-20 | 20,0 | 16,0 | 2,0 | ФМ-0,273-2,5 | 373,0 | 140,0 |
| Наименование | Форма фланца | Размер фланца, мм | Межцентровое расстояние крепежных отверстий, мм | Кол-во, крепежных отверстий | Верхний диаметр опоры, мм | Нижний диаметр опоры, мм |
| МОГК-20 | Квадратный | 400х400 | 300х300 | М30, 4 шт. | 108,0 | 300,0 |
** - Длина закладной детали определяется проектом фундамента. Указана ориентировочная глубина, не учитывающая особенности грунта в месте установки. *** - Указан ориентировочный вес. Уточнение производится после проектирования опоры и расчета стоимости
Пpoизвoдитeль впpaвe внocить измeнeния в кoнcтpуктив изделий, нe влияющиe нa функциoнaльныe xapaктepиcтики
Характеристики
| Вид опоры | Молниеотвод |
| Наименование | МОГК-20-(I-VII)-г.ц. |
| Высота надземной части (Н), м | 20 |
| Maтepиaл | Лиcтoвaя cтaль (Ст3, 09Г2С), тpубный пpoкaт |
| Ветровой район установки | от I до VII |
| Сейсмический район | до 9 баллов |
| Размер нижней части (D1), мм | 365 |
| Размер верхней части (D2), мм | 100 |
| Размер фланца А/B, мм | 650/550 |
| Диаметр отверстий (d), мм | 34 |
| Кол-во отверстий (n), шт | 8 |
| Масса молниеотвода без ЗДФ, кг | 496 |
| Защитное покрытие | Горячее цинкование ГОСТ 9.307-89 |
| Декоративное покрытие | Красно\белая маркировка или в цвет по палитре RAL (дополнительная опция) |
| Гарантия | 36 месяцев |
| Страна производитель | Россия |
| *Приведенная таблица носит справочный характер | При размещении заказа уточняйте фактические параметры изделия |
| ** Указаны габариты молниеотвода МОГК-20 для I-III ветровых районов |
Доставка и оплата
По желанию Заказчика продукция может быть доставлена автотранспортом в любую точку РФ или СНГ, подробнее об условиях доставки здесь.
Продукция, имеющаяся в наличии на складе, может быть отгружена Самовывозом в день получения оплаты.
Уточняйте стоимость и условия доставки молниеотводов МОГК у менеджеров Компании Люнова по телефону (Мск) 8-499-490-26-01 или эл. почте info@lunova.ru.
Фундамент
Фундамент МОГК-20 - монолитный железобетонный. Параметры котлована, марка бетона определяются в соответствие с проектом фундамента. В состав фундамента входит анкерная или трубчатая закладная деталь, которая устанавливается в заранее пробуренный (выкопанный) котлован, связывается с армокаркасом (при его наличии по проекту) и заливается бетоном необходимой марки. После набора бетоном заданной прочности, производится монтаж молниеотвода на фундамент при помощи подъемной техники.
Компания Люнова готова предложить своим клиентам проектирование фундамента МОГК в соответствие с действующими нормативными документами.
Стоимость и условия предоставления услуги можно уточнить по телефону 8-930-283-76-23 и эл. почте: nn@lunova.ru.
